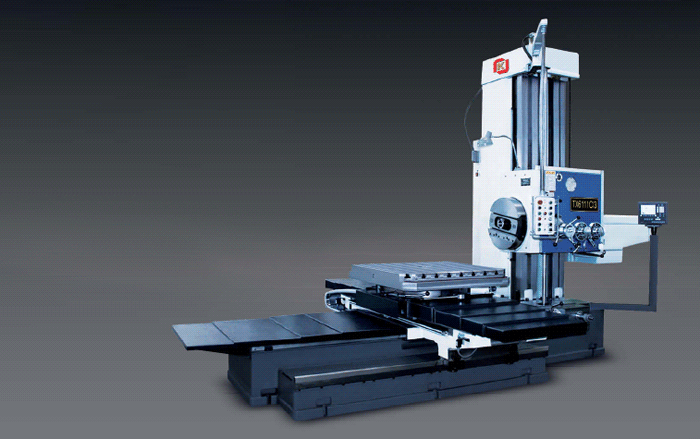

數顯臥式銑鏜床

詳細介紹:

數顯臥式銑鏜床

臺式布局，整體床身。立柱固定在床身上，主軸箱側掛，下拖板導軌為十字型坐標結構。
回轉工作臺定位采用光學定位裝置（4×90°手動定位）或采用角度編碼器360°任意分度定位。
規格較大的機型，床身增加了整體式輔助導軌，擴展機床橫向行程的同時，保證了床身良好的剛性。
主軸軸系采用三層結構，即平旋盤主軸、空心主軸和鏜軸，鏜軸采用優質氮化鋼38CrMoAIA，空心主軸采用高品質合金鋼制成，軸系結構剛性好、精度高。
除TX68/TX619T外，主軸拉刀采用蝶形彈簧夾緊、液壓松開。

項目	單位	TX68	TX619T	TX6111D	TX6111C/2	TX6111C/3	TX6113D	TX6113C/2
主軸直徑	mm	85	90	110	110	110	130	130
主軸錐孔	-	莫氏5 Morse 5	莫氏5 Morse 5	7:24 ISO50	7:24 ISO50	7:24 ISO50	7:24 ISO50	7:24 ISO50
主軸轉速	r/min	20-1000	20-1000	9-1000	9-1000	9-1000	6.6-755	6.6-755
平旋盤轉速	r/min	10-200	10-200	6-221	6-221	6-221	4.4-165	4.4-165
工作臺尺寸（長×寬)	mm	800×1000	800×1000	1100×1200	1100×1200	1100×1200	1400×1600	1400×1600
工作臺最大承重	kg	2000	2000	2500	4000	4000	10000	10000
X軸行程	mm	850	850	1100	1300	1600	2000	2000
Y軸行程	mm	757	755	900	1100	1400	1600	1600
Z軸行程	mm	1600	1600	1400	1400	1400	2000	2000
W軸行程（主軸行程）	mm	600	600	600	600	600	900	900
U軸行程（平旋盤滑塊行程）	mm	170	170	170	170	170	200	200
