產品簡介：
機床主要用途、適用范圍：

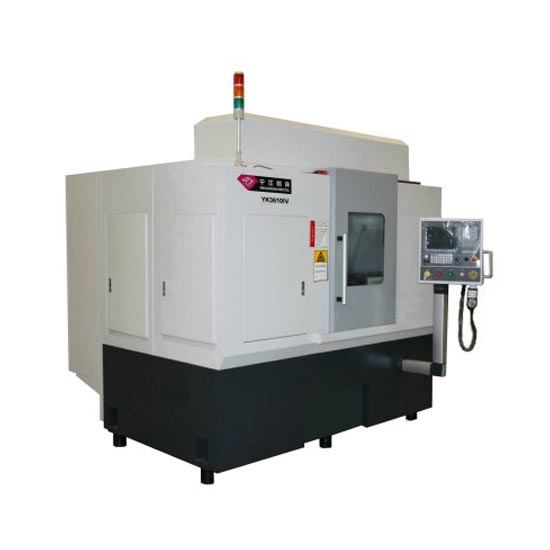

1、YK3610IV全數控臥式滾齒機主要用于加工模數m≤3mm的直齒圓柱齒輪、斜齒輪，也可采用徑向法進行蝸輪加工。機床的整體剛性強，適用于高速、高精度、硬齒面加工。選用合適的刀具和冷卻附件可進行干式切削，做到環(huán)境保護、清潔加工。 2、使用高精度滾刀、采用合理的切削規(guī)范，在齒坯精度合理的情況下可加工GB/T10095-2001(m≤1.5mm)6級精度的直齒圓柱齒輪及斜齒輪，齒面粗糙度Ra為1.6μm。 3、機床可配二次對刀附件進行齒輪的二次自動對刀加工，可配去毛刺附件。
主要技術參數：
項 目
YK3610IV
單位
1
最大加工直徑
100
mm
2
最大加工模數
3
拖板最大行程
220
4
加工齒數范圍
3～999
齒
5
滾刀架可轉動角度
±45
°
6
最大滾刀直徑
80
7
滾刀桿直徑
13 *
8
工件主軸電機
額定功率
-
Kw
額定扭矩
17
N.m
工件主軸最高轉速
400
r/min
9
滾刀主軸電機
5.5/7.5
35
滾刀主軸最高轉速
4000
10
X軸、Z軸伺服電機
11
Y軸伺服電機
2.7
12
A(A1)軸伺服電機
13
主機外形尺寸 （長×寬×高）
2200×2300×2240
